یکی از تجهیزات کلیدی در سیستمهای برق اضطراری است که وظیفه انتقال خودکار برق از منبع اصلی به منبع جایگزین را بر عهده دارد. این انتقال معمولاً بین شبکه برق سراسری و منبعی مانند ژنراتور انجام میشود تا در زمان قطع برق، تأمین انرژی بدون وقفه ادامه پیدا کند. به دلیل عملکرد سریع و عدم نیاز به دخالت اپراتور، نوع خودکار ATS نسبت به مدل دستی کاربرد گستردهتری در پروژههای صنعتی و حساس دارد.
اجزای اصلی
سوئیچ انتقال
سوئیچ انتقال، مهمترین بخش تابلو برق چنج آور ATSمحسوب میشود که وظیفه جابهجایی برق بین منابع مختلف را بر عهده دارد. این سوئیچ در مدلهای خودکار، بهسرعت به تغییر وضعیت برق واکنش نشان داده و انتقال را بدون ایجاد وقفه محسوس انجام میدهد.
کنترلر
کنترلر وظیفه پایش شرایط برق ورودی و صدور فرمان انتقال را بر عهده دارد. کنترلرهای پیشرفته ATS امکان تنظیم پارامترهایی مانند زمان تأخیر در انتقال، زمان بازگشت به برق شهر و نحوه راهاندازی ژنراتور را فراهم میکنند.
سیستمهای حفاظتی
تابلو برق چنج آور ATS به تجهیزات حفاظتی مختلفی مجهز است که از سیستم در برابر خطراتی مانند اضافهجریان، اتصال کوتاه و نوسانات ولتاژ محافظت میکنند. این حفاظتها نقش مهمی در افزایش ایمنی و طول عمر تجهیزات دارند.
سنسورها و تجهیزات اندازهگیری
سنسورها و تجهیزات اندازهگیری برای پایش پارامترهایی نظیر ولتاژ، جریان و فرکانس مورد استفاده قرار میگیرند. اطلاعات جمعآوریشده توسط این تجهیزات به کنترلر ارسال شده و مبنای تصمیمگیری برای انتقال برق قرار میگیرد.

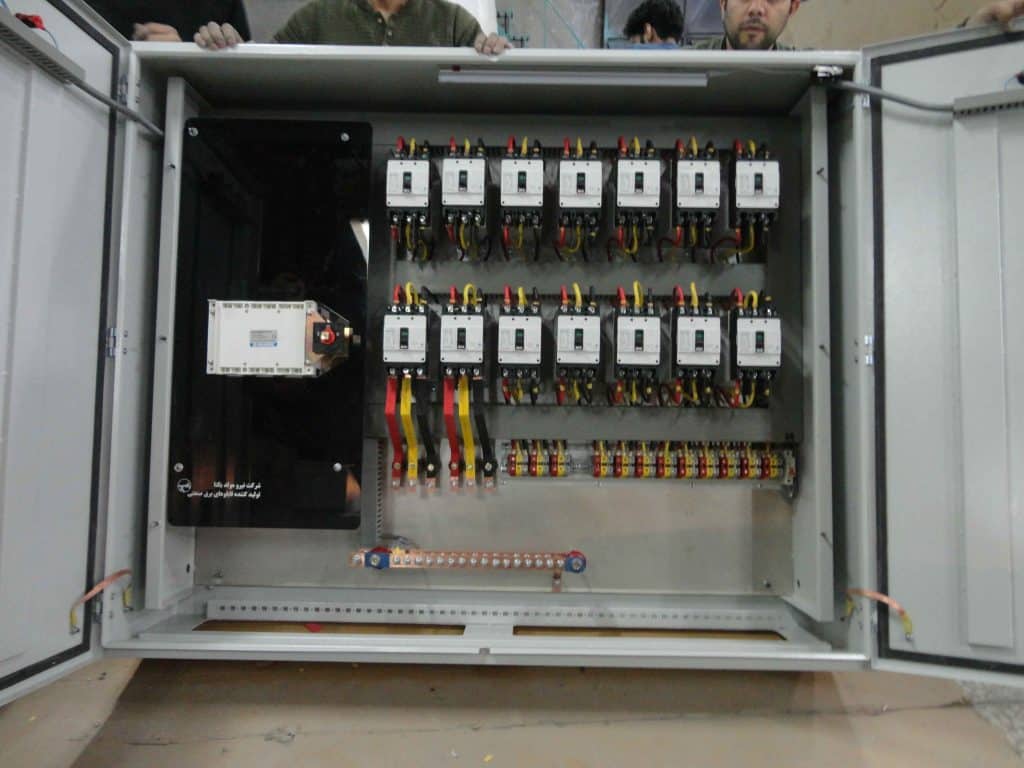

تابلو و کابینت
تمامی اجزای تابلو چنجآور در یک کابینت مقاوم و ایمن نصب میشوند که در برابر رطوبت، گردوغبار و حرارت طراحی شده است. جنس و درجه حفاظت کابینت بر اساس شرایط محیطی محل نصب انتخاب میشود.
